TPU低烟无卤阻燃包塑金属软管防水PU包塑金属电线电缆金属保护软管

包塑金属软管用作电线、电缆、自动化仪表信号的电线电缆保护管，规格从6mm到150mm。小口径不锈钢软管（内径3mm-25mm）主要用于精密光学尺之传感线路保护、工业传感器线路保护，具有良好的柔软性、耐蚀性、耐高温、耐磨损、抗拉性

状态：

数量：



询价加入询价篮

型号：
TPU
产品品牌：
京生
产品编码：
A01

产品描述

1.产品简述

包塑金属软管是在不锈钢软管和镀锌金属软管的管壁上，沿着管壁芯的凹凸面包覆一层电缆用低烟无卤阻燃TPU

料而制成。由于包塑金属软管重量轻、柔性优良、与附件的连接强度，电器性能及耐油、防溅水等优点，被广泛应用于电力、化工、冶金、轻工、机械等行业，包塑软管规格从6mm到150mm，颜色为黑色或者灰色，特殊规格、颜色可以定做。

2. 产品特性

产品材质: （内层）采用不锈钢软管或镀锌软管及特殊绝缘处理；（外层）采用TPU原料（抗紫外线、防老化）
产品颜色: 黑色、灰色其它颜色可选
工作温度: -40℃~+160℃
产品特性: 1、包塑软管有极佳之防水、绝缘性，抗拉性。
2、包塑软管表面采用TPU材料，且TPU塑料中添加了防火阻燃剂。
3、包塑软管结构为单扣和双扣型，增加抗拉强度、不容易折断或变形。
4、包塑软管弯曲性能好，内部平滑构造，在穿引电线电缆时容易通过。
5、包塑软管防水、防油、防腐蚀，密封性好。产品美观，结构紧密，广泛应用于精密仪器仪表配线，电力，电线，塑料，橡胶等行业的电线及电器保护。

3.应用领域

铁路，机车，交通系统工程，空调，各种机械，自动化控制设备，发电厂，化工，输配电系统，通信系统，船舶，大厦，厂房内及屋外露出部分之配线保护。

4.产品用途

保护电线电缆以及达到绝缘、防水、并可增进线缆弯曲美观。

5. 产品型号

ItemNo.	Metric	G system	Outer diameter and toterance(mm)	Natural curve(mm)	Max.axial pull(N)	packaging unit(Meter)
JSH-6	Φ6	3/16"	9.00±0.25	40	335	200
JSH-8	Φ8	1/4"	11.8±0.30	45	470	100
JSH-10	Φ10	5/16"	13.3±0.30	55	590	100
JSH-12	Φ12	---	14.9±0.30	60	710	100
JSH-13	Φ13	3/8"	15.9±0.30	65	765	100
JSH-15	Φ15	---	18.1±0.35	80	885	100
JSH-16	Φ16	1/2"	19.1±0.35	85	940	100
JSH-19	Φ19	---	22.9±0.35	95	1120	50
JSH-20	Φ20	3/4"	23.9±0.35	100	1180	50
JSH-25	Φ25	1"	29.5±0.40	120	1450	50
JSH-32	Φ32	1-1/4"	38.7±0.45	150	1885	25
JSH-38	Φ38	1-1/2"	45.2±0.45	180	2240	25
JSH-51	Φ51	2"	57.5±0.50	220	3000	20
JSH-64	Φ64	2-1/2"	73.5±1.50	310	3770	10
JSH-75	Φ75	3"	84.5±2.00	350	4400	10
JSH-100	Φ100	4"	109.0±3.0	410	4700	10
JSH-125	Φ125	5"	135.0±4.0	480	5100	10
JSH-150	Φ150	6"	165±5.0	550	5600	10

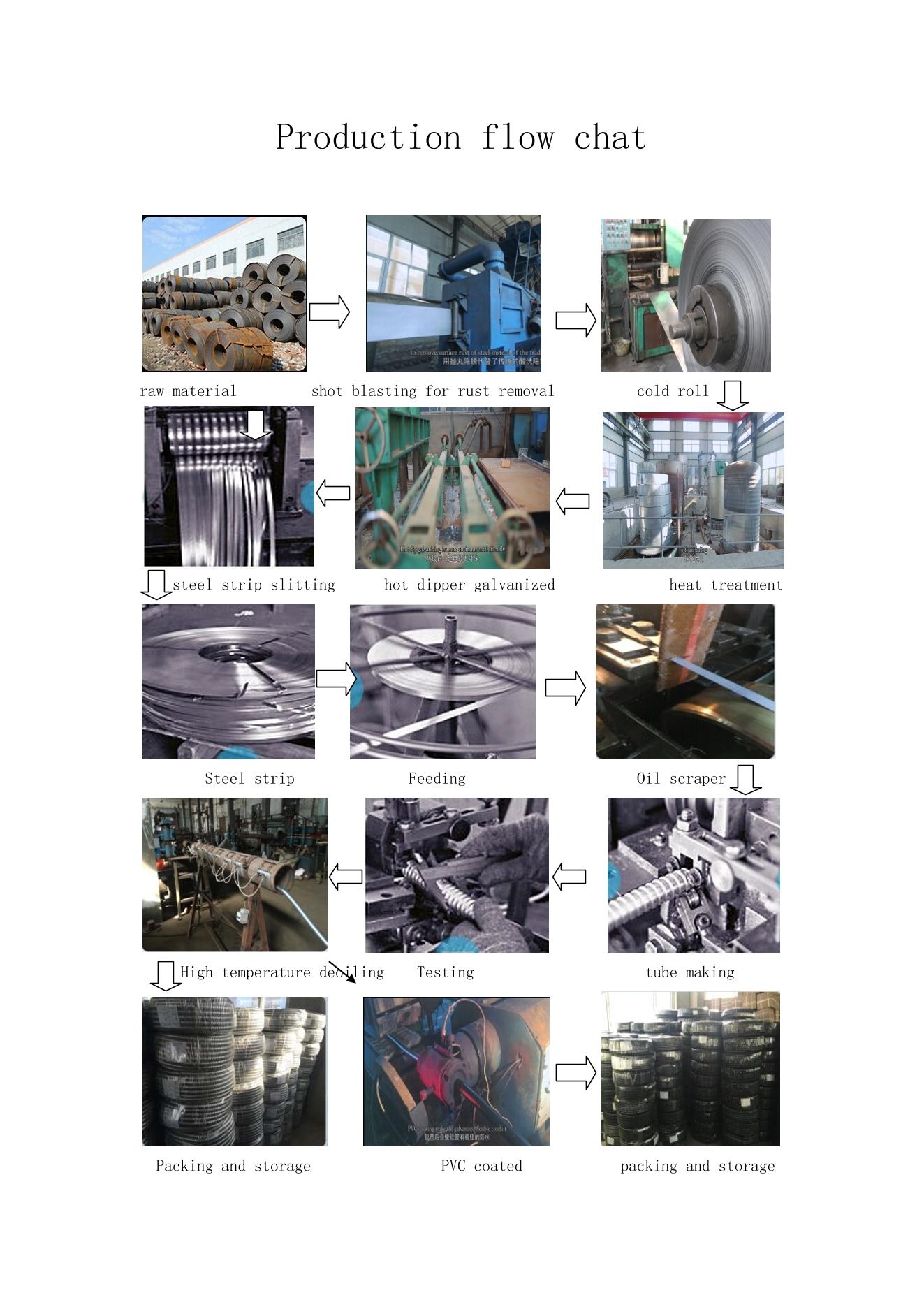

生产流程图-1
